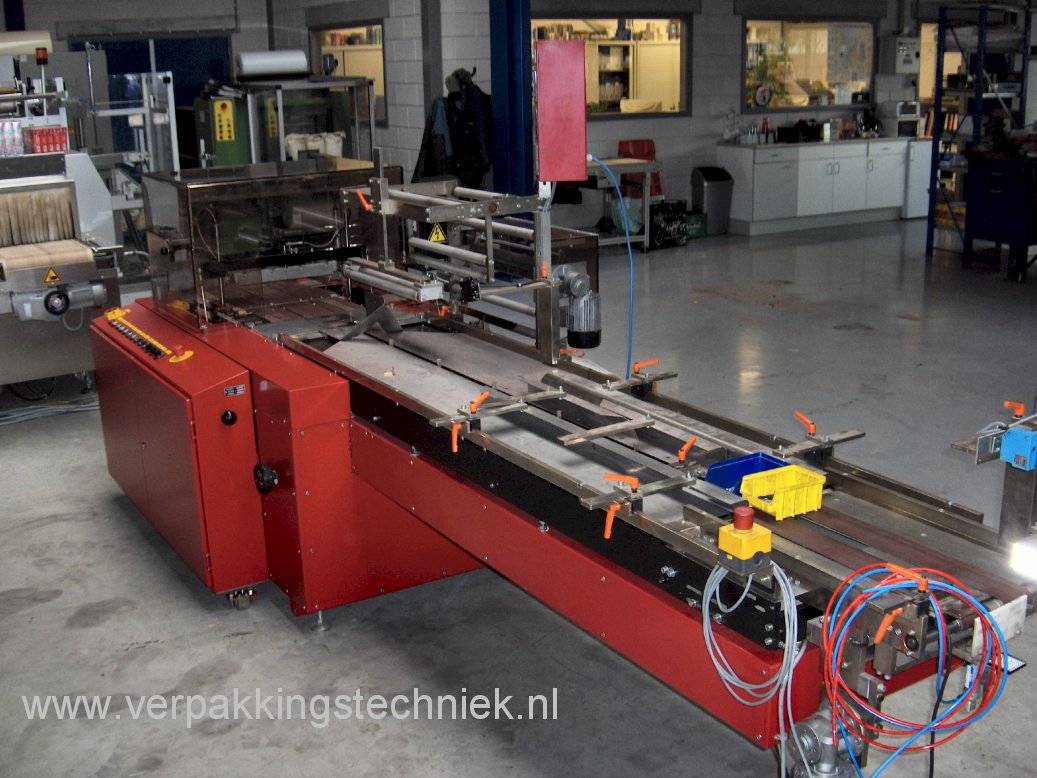

Dit zijn de vergrotingen van de Hugo Beck
type:
PS400-Super .
Voor een van onze klanten zijn wij dit jaar begonnen om een
PS400 Super te modificeren naar een speciale "Langteilen" machine ...
tbv. de steenwol verpakkende industrie.
Als alles niet te veel tegen gaat zitten gaat de machine
half volgende jaar in productie.
Zo zijn we begonnen.......
FASE 1: Strippen, lassen, schilderen, opnemen en
genieten van wat er reeds gebeurd is.

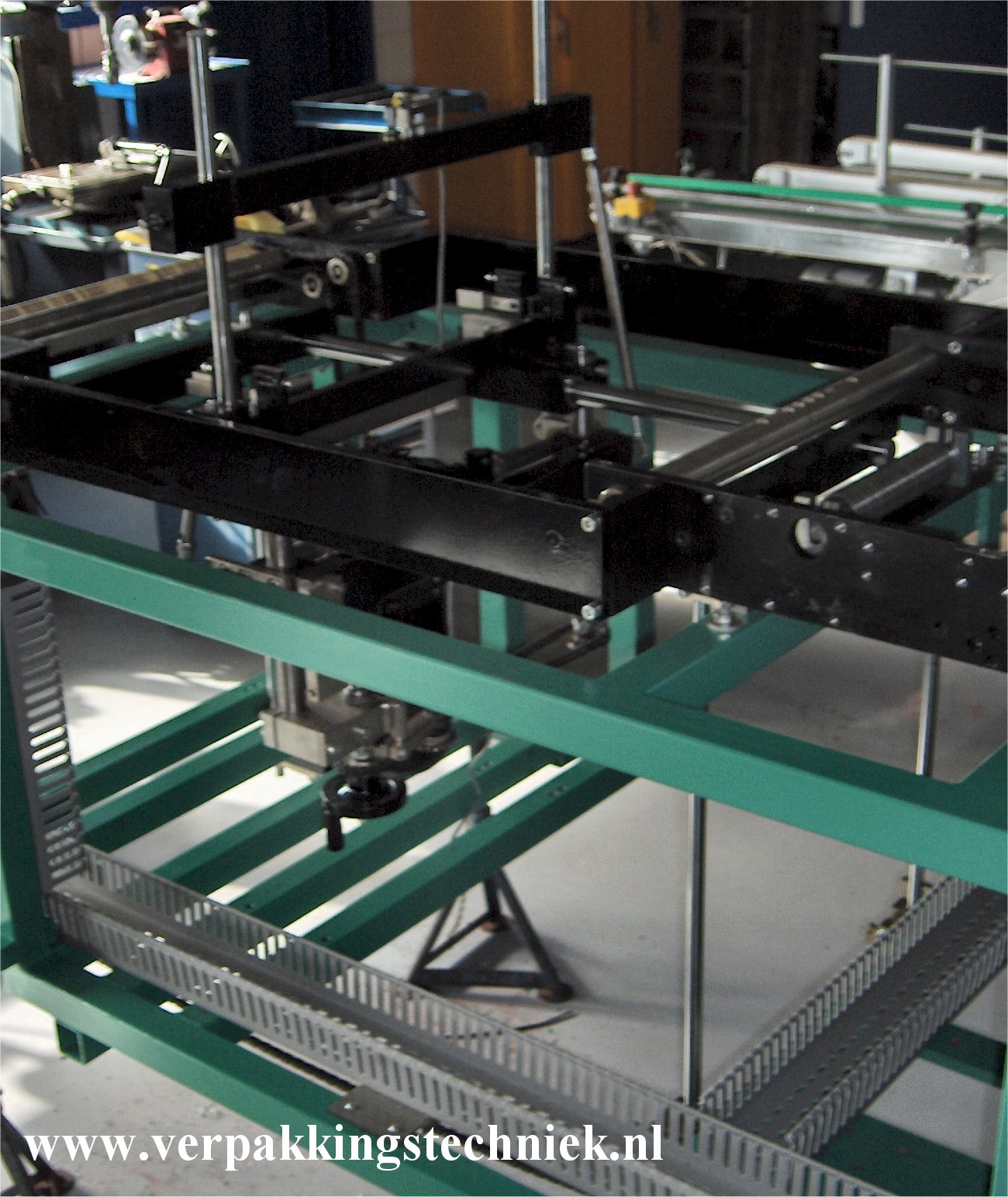

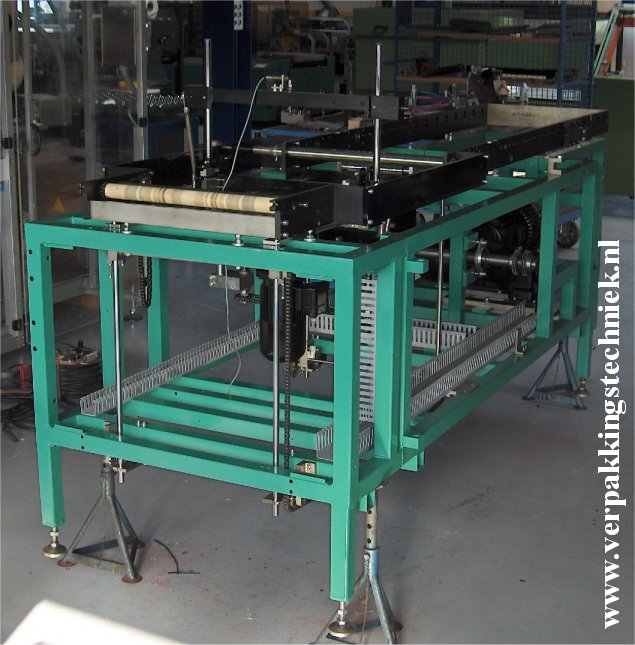

Gestripte machine , verlengd frame (thv. de meelopende sealbalk)
met 30 cm.
En de lengte van het bandensysteem aan weerszijden met 10 cm.verlengd ....
Sealbalk modificaties

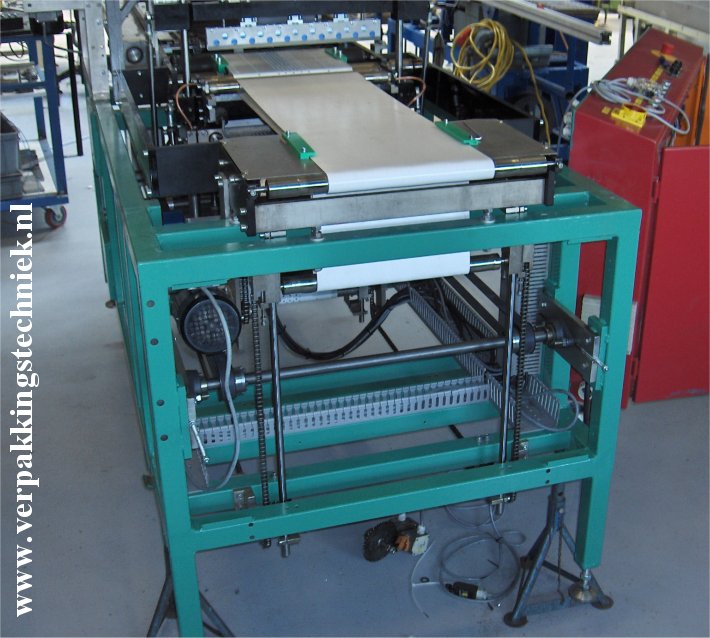

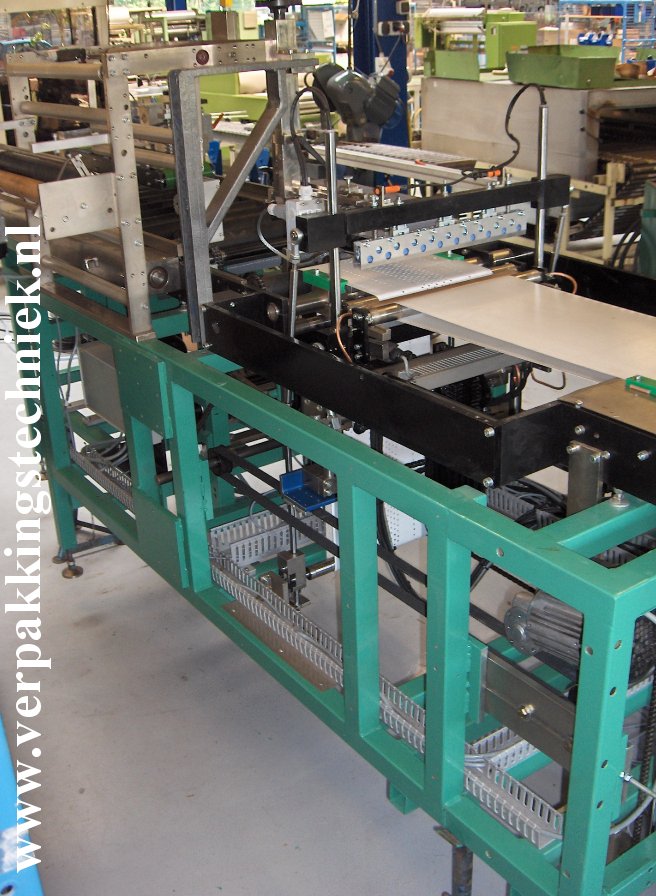

FASE 2: Sealbalk en banden gemonteerd , mechanische aandrijving meelopende
sealdeel.
Bovenbanden van inloop, en vacuümbanden, verstelbare onderseal
FASES 3 etc: Daarna is er gewerkt aan de SERVO inbouw , PLC en IO kaarten.
Middels CODESYS is er een functieblok geprogrammeerd om de machine,
onafhankelijk van de toegevoerde lengte van het steenwol, zakken te laten maken.
( Deze zakken worden als voedingsbodem in de glastuinbouw gebruikt.) Juist de
onafhankelijke lengte bepaling maakt de machine geschikt om elke lengte vanaf
50cm. en langer te verpakken.
De term voor deze verpakkingsactiviteit is "INLUIEREN".
Om begrijpelijke redenen zijn detail foto's van de verdere
bouw van deze machine
NIET verder afgedrukt ..........
IN PRODUCTIE :

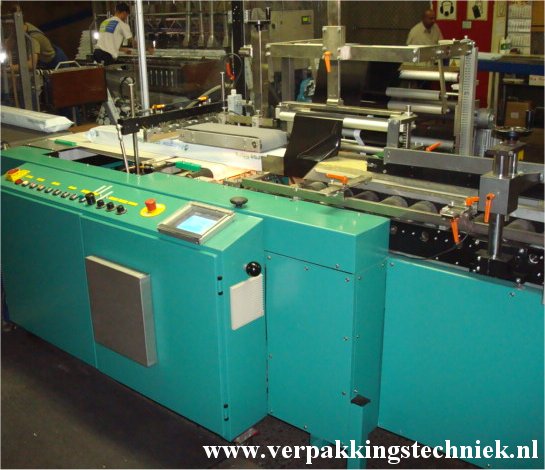

de machine als totaal plaatje

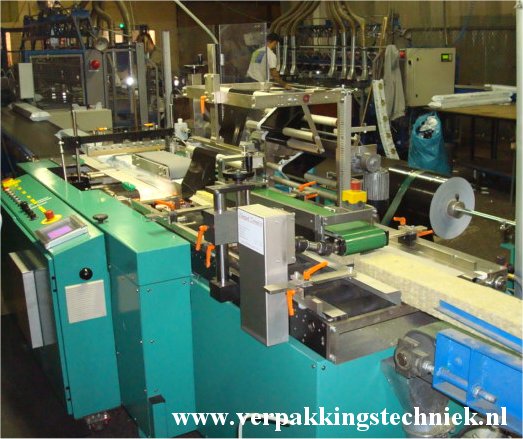

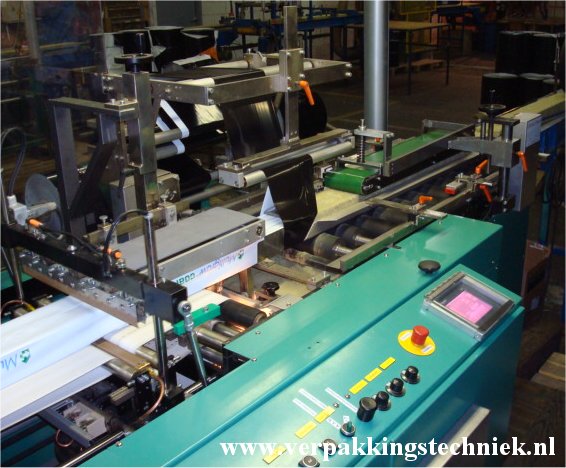

het middendeel .............. en de invoer van de machine.
filmpje !
